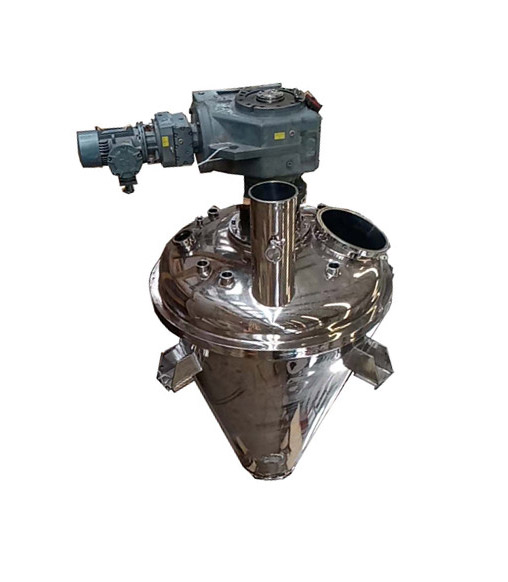

錐形螺帶真空干燥器是一種集干燥、粉碎、減壓蒸留、混粉為一體的高效多功能全密閉立式真空干燥設備。它的干燥效率是同等規格“雙錐回轉真空干燥機”1-2倍。
性能特點:適用性強，結合本公司特殊干燥工藝，能適應粘度大、熱穿透性差，易滾球、易抱團成塊物料的干燥。生產能力大，:裝料量大，可達到容器有效體積80%。干燥效率高:有效傳熱面積大，是容器內面積1.4倍，物料在容器內呈螺旋提升，再沿主軸呈渦流下降，在分散運動中均勻有效受熱，機頭高真空與機底同溫高速氣流同向結合，高效帶走物料的溶劑，雙通道真空管口，防止真空堵塞，降低阻力，提高抽氣速率。不破壞物料品行:對熱敏性、品行要求高的物料不產生破壞。干燥過程全密封充氨氣保護生產、無交叉污染、潔凈度高，安全等級高。攪拌器與容器壁之間間隙小，可有效防止物料粘結在容器壁表面，滿足無菌原料藥生產要求，可選配在線SIP和CIP及在線無菌取樣，與上下工序密封連接，整個生產流程密封生產，滿足新版GMP生產要求。
|
名稱規格 |
50 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
3000 |
|
全容積(L) |
50 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
3000 |
|
工作容積(L) |
35 |
70 |
140 |
350 |
700 |
1000 |
1400 |
2100 |
|
電機功率(KW) |
1.1 |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
15 |
18.5-22 |
|
攪拌轉速 |
9-18 |
6-11 |
||||||
|
工作溫度(℃) |
40-140 |
|||||||
|
外形尺寸 |
100*650 *1580 |
1200*800 *2100 |
1300*950 *2600 |
1600*1200 *3400 |
2000*1500 *4850 |
2200*1800 *5500 |
2500X2000 *6250 |
3000*2800 *6800 |
工作原理
由加熱錐體設有加熱夾套，熱源為熱水、導熱油或低壓蒸汽，從而使錐體內壁保持溫度。變頻調速電機經平行斜齒輪減速機，驅動單螺帶攪拌器旋轉，帶動物料沿錐型筒旋轉并自下而上提升，物料到達至高點后由重力和慣性作用，自動流向旋渦中心回到錐型筒體底部，整個過程使物料在錐型筒體內強制加熱，相對對流、摻混，熱量在物料中相互擴散，使物料不規則往復運動，完成物料同單螺帶和筒壁表面進行高頻率傳熱交換，在短時間內達到加熱干燥的效果。從而使物料內部水份不斷蒸發，在真空泵的作用下，水蒸汽由真空泵引出，如須回收液體可加冷凝器、回收液儲罐回收。干燥完成后，打開下部的出料閥出料。
