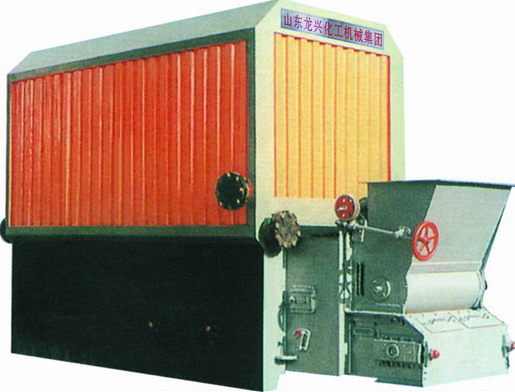

導熱油爐是“有機熱載體爐”的習慣叫法。鏈條臥式燃煤導熱油爐是一種特殊的鍋爐，它的工作介質媒不是水，而是導熱油。以導熱油為工作介質，優點是可在較低的工作壓力下獲得較高的工作溫度，以滿足工業上對低壓高溫?zé)嵩吹男枰?/span>
機燒鏈條導熱油爐是一個整體的系統，它除有爐本體外，還有一些輔機配套設備。
1、導熱油爐由爐主體和燃燒室兩大部分組成。
2、加熱爐系統由供熱系統、燃燒系統、電氣控制系統三大部分組成。
3、供熱系統的輔機由膨脹槽、貯油槽、熱油循環泵、主油泵、過濾器、油氣分離器等組成。
4、燃燒系統的輔機由鼓風機、引風機、除塵器等組成。
5、電氣控制系統由電控柜及其檢測、顯示儀表等組成。
導熱油爐的應用領域
YLM鏈條臥式燃煤有機熱載體爐技術參數一
型號
YLW-930MA
YLW-1200MA
YLW-1400MA
YLW-1800MA
YLW-1900MA
額定
熱功率
Kw
930
1200
1400
1800
1900
X104kcal/h
80
100
120
150
160
熱效率％≥
62
73
73
73
73
設計壓力Mpa
0.7
0.7
0.7
0.7
0.7
介質最高溫度℃
320
320
320
320
320
爐內容油量m3
0.5
0.61
0.9
1.1
1.2
循環油量m3/h
87
100
100
178
178
配管連接口徑DN
125
150
150
150
150
全系統裝機容量Kw
28
42
42
66
66
外形尺寸mm
L
4300
4800
4930
5418
5800
W
1940
2160
2160
2200
2200
H
3074
3074
3100
3310
3310
耗煤量Kg/h
272
324
377
482
520
設備總重t
14.4
16.7
19.5
24.6
26
在化學工業中，主要用于蒸餾、蒸發、聚合、縮合/脫乳、脂化、干燥、熔融、脫氫、強制保溫以及農藥、中間體、防老劑、表面活性劑、香料等合成裝置的加熱。
在有脂工業中，導熱油爐主要用于油脂分解、脂肪酸蒸餾、脂化、硝化、加氫反映、濃縮、真空脫臭等裝置加熱。
在合成纖維工業中，導熱油爐主要用于聚合、熔融、紡絲、熱固、纖維整理、延伸及干燥設備的加熱。在造紙工業中，主要用于涂膠漿輥筒、干燥輥筒、干燥間、干燥柜、熱熔融機、熔蠟鍋及波紋紙加工的加熱。
在造紙工業中，主要用于涂膠漿輥筒、干燥輥筒、干燥間、干燥柜、熱熔融機、熔蠟鍋及波紋紙加工的加熱。
在塑料、橡膠工業中，主要用于熱壓、熱延、擠壓、捏合、密煉、硫化成型、噴射注塑機、膠漿攪拌機、傳送帶烘干機、螺桿擠壓機及模具的加熱和保溫。
在空調及電氣設備工業中，主要用于工廠、辦公室、醫院、民用建筑、賓館的集中或分散采暖；電氣設備制造業的拋光機、軋板機、真空機、烘干機、干燥室、真空室的加熱。
|
YLM臥式鏈條燃煤有機熱載體爐技術參數二 |
|||||||
|
型號 |
YLW-2300MA |
YLW-3000MA |
YLW-3500MA |
YLW-4000MA |
YLW-4600MA |
||
|
額定 熱功率 |
Kw |
2300 |
3000 |
3500 |
4000 |
4600 |
|
|
X104kcal/h |
200 |
250 |
300 |
350 |
400 |
||
|
熱效率％≥ |
73 |
73 |
73 |
73 |
73 |
||
|
設計壓力Mpa |
0.7 |
1.0 |
1.0 |
1.0 |
1.0 |
||
|
介質最高溫度℃ |
320 |
320 |
320 |
320 |
320 |
||
|
爐內容油量m3 |
1.3 |
2 |
2.6 |
3.1 |
3.82 |
||
|
循環油量m3/h |
200 |
200 |
200 |
200 |
250 |
||
|
配管連接口徑DN |
150 |
200 |
200 |
200 |
200 |
||
|
全系統裝機容量Kw |
75 |
90 |
95 |
100 |
130 |
||
|
外形尺mm |
L |
6400 |
6560 |
6700 |
7420 |
7800 |
|
|
W |
2200 |
2500 |
2500 |
2780 |
2950 |
||
|
H |
3310 |
4800 |
4800 |
4830 |
5300 |
||
|
耗煤量Kg/h |
617 |
825 |
960 |
1100 |
1265 |
||
|
設備總重t |
30.5 |
35 |
38 |
41.7 |
47 |
||
